対応メモリを調べるために
メモリとは?
メモリとは、PCの作業用の一時記憶装置(作業スペースのようなもの)です。メモリの容量が多いほど、同時に多くのソフトを使用することができます。このメモリーは、マザーボードのメモリースロットに付いています。メモリを増やしたい際はこれを追加で取り付けます。
-

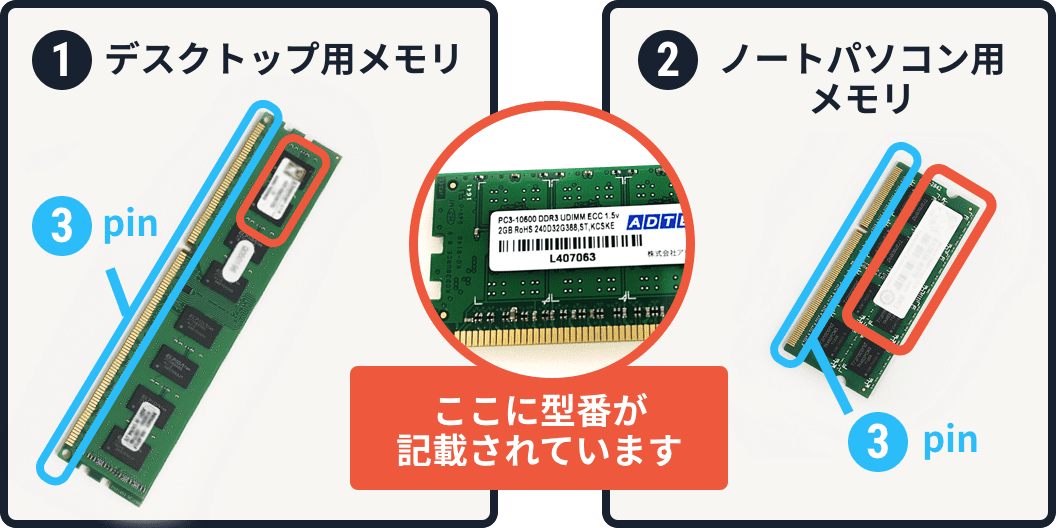

デスクトップ用メモリ
細長い形状のメモリです。DIMM(ディム)ともいいます。
-
ノートパソコン用メモリ
小さめのサイズです。SO-DIMM/SODIMM(エスオーディム)ともいいます。
-
pin(ピン)
メモリの縁に並んでいる金色の端子です。
型番の記載例、解説
PC3-12800(DDR3-1600)204PinSODIMM 4GB
PC3-12800
メモリの規格(型番)です。特に「PC3」の部分は間違えると動作しなくなる恐れがあるため、一番注意する点でもあります。
DDR3-1600
こちらもメモリの規格です。Aの「PC3-12800」と対応した内容なので、Aの別名のように考えてもいいかもしれません。
204Pin
PCの基盤(マザーボード)に装着する部分の金属端子(ピン)の数です。例では204本付いているということになります。
「200pin」「184pin」など規格によって異なります。こちらが合っていないとメモリの形状自体が異なることになるので、取り付け自体ができません。
なお、金属端子に直接手で触れると故障の原因になりますので、布地の手袋を装着して扱うようにしてください。
SODIMM
メモリ基盤が小さいのが特徴で、ノートPCやスリムデスクトップPC、モニタ一体型PCなどに多く用いられている種類です。
デスクトップPCに対応するメモリ規格は「DIMM」「UDIMM」などと表記されることが多いようです。 こちらもメモリの形状自体が異なりますので、間違えると取り付けができません。
特にスリムデスクトップPCは「SODIMM」対応と「UDIMM」対応モデルが紛らわしいケースがありますので、メモリ購入前に取扱説明書などで仕様をしっかり確認しましょう。
他にもサーバ用PCに使用されることが多い「RDIMM」は「UDIMM」と間違えやすいので注意が必要です。
さらに詳しく
「PC-***」と「DDR-***」の関係と規格内での互換性を表したものです。間違い購入を避ける為にも、ご確認ください。
※一例として挙げています、基本的には仕様に合ったメモリを増設するようにしましょう!
| PC4-17000 | DDR4-2133 |
|---|---|
| 260pin - SODIMM | |
| 288pin - UDIMM | |
| PC3-14900 | DDR3-1866 | PC3-12800 | DDR3-1600 |
|---|---|---|---|
| 204pin - SODIMM | 204pin - SODIMM | ||
| 240pin - UDIMM | 240pin - UDIMM | ||
| PC3-10600 | DDR3-1333 | PC3-8500 | DDR3-1066 |
| 204pin - SODIMM | 204pin - SODIMM | ||
| 240pin - UDIMM | 240pin - UDIMM | ||
| PC2-6400 | DDR2-800 | PC2-5300 | DDR2-667 | PC2-4200 | DDR2-667 |
|---|---|---|---|---|---|
| 200pin - SODIMM | 200pin - SODIMM | 200pin - SODIMM | |||
| 240pin - UDIMM | 240pin - UDIMM | 240pin - UDIMM | |||
| PC-3200 | DDR-400 | PC-2700 | DDR-333 |
|---|---|---|---|
| 184pin - UDIMM | 200pin - SODIMM | ||
| 184pin - UDIMM | |||
| PC4-17000 | DDR4-2133 |
|---|---|
| 260pin - SODIMM | |
| 288pin - UDIMM | |
| PC3-14900 | DDR3-1866 |
|---|---|
| 204pin - SODIMM | |
| 240pin - UDIMM | |
| PC3-12800 | DDR3-1600 |
| 204pin - SODIMM | |
| 240pin - UDIMM | |
| PC3-10600 | DDR3-1333 |
| 204pin - SODIMM | |
| 240pin - UDIMM | |
| PC3-8500 | DDR3-1066 |
| 204pin - SODIMM | |
| 240pin - UDIMM | |
| PC2-6400 | DDR2-800 |
|---|---|
| 200pin - SODIMM | |
| 240pin - UDIMM | |
| PC2-5300 | DDR2-667 |
| 200pin - SODIMM | |
| 240pin - UDIMM | |
| PC2-4200 | DDR2-667 |
| 200pin - SODIMM | |
| 240pin - UDIMM | |
| PC-3200 | DDR-400 |
|---|---|
| 184pin - UDIMM | |
| PC-2700 | DDR-333 |
| 200pin - SODIMM | |
| 184pin - UDIMM | |
デュアルチャネルについて
「デュアルチャネル」対応となっている場合は、同型のメモリを2枚組で使用すると処理速度が向上します。 同様に3枚組で使用すると処理速度が上がる「トリプルチャネル」などもあります。
